車載導航老化柜

供應商任務量界定

1. 供應商做好老化柜的庫體部分、恒溫系統、控制系統、運風系統、排風系統等；
2. 老化柜內部鈑金安裝架子固定件、12層層板；
3. 開關電源“14V,350W”配置7個；

1

老化量的設計

每臺老化最大工位為車載導航儀84PCS；

整柜雙面均分成6層，每面每層共放置放置7臺

2

總電量需求

老化柜總配電約為：10KW。

其中：加熱：6KW

開關電源電源：3KW (7PCS×350W)；

風機及其他耗電：1KW；

3

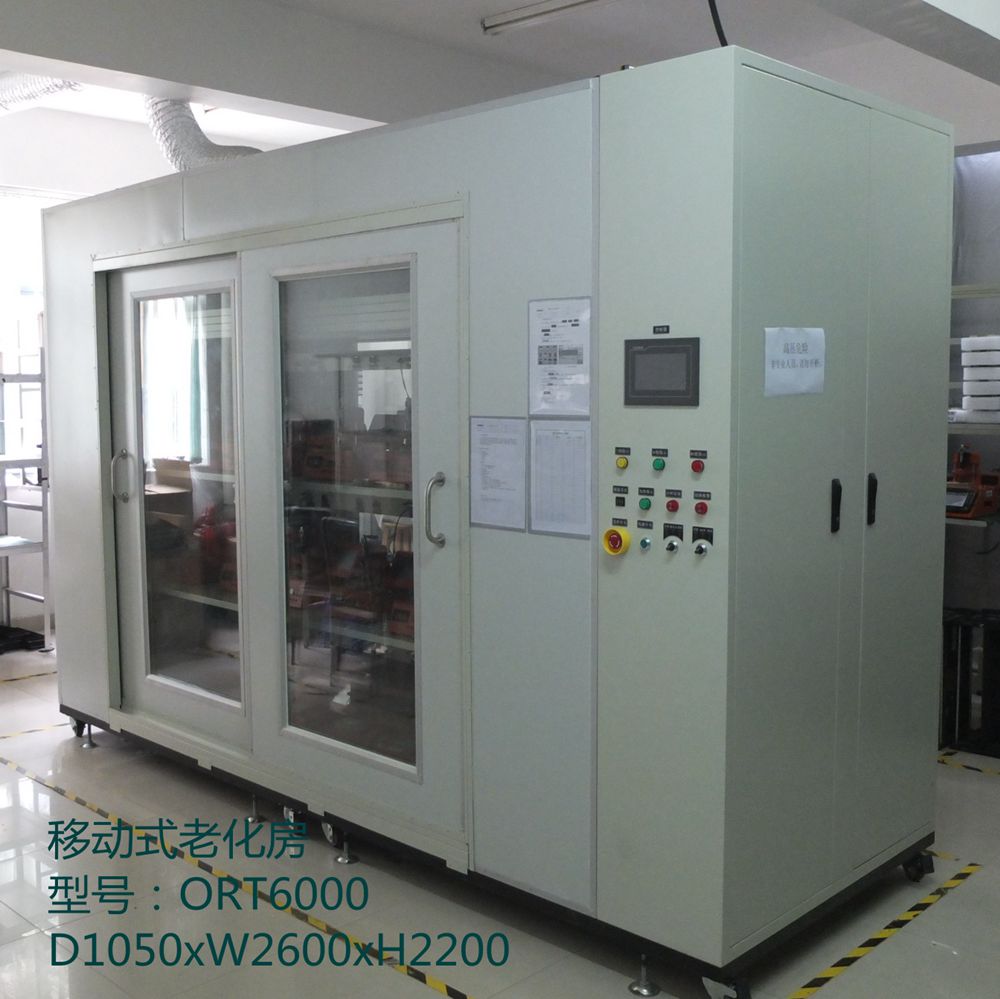

結構尺寸

老化柜外尺寸約為：3600W×2350H×1260D；

老化柜內尺寸：2600W×2200H×1050D；

4

庫體材質

阻燃型聚氨酯保溫的彩鋼板（或者巖棉彩鋼板）

40*40的方通底架

5

大門

雙面滑動門

6

玻璃視窗

位于大門上，每扇門配1個，大觀察窗

7

固定方式

鋁型材連接

8

溫度范圍

室溫～70℃±3℃

9

溫度均勻度

產品區 ≤±3.0℃

10

輔助升溫

循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作

11

超溫溫進、排風

超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外

12

電線電纜

老化柜中所有用線均采用國標線及105度耐高溫電線。

13

報警及保護裝置

A.控制電源加保險及熱過載繼電器

B.超溫報警

C.鼓風機過載、過熱、缺相保護

D.電熱采用無風切電過熱保護

E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象

F.可靠的接地和漏電保護裝置

G.室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護

14

溫度控制方式

電腦型溫度控制器的控制方式，固態繼電器輸出；

測溫點：1點溫度檢測、1點超溫保護檢測；

1. PID為控制核心，通過過繼電器實現自動控制功能

    B.排風系統采用獨立溫度控制系統.

    C.時間單獨控制、倒記時功能。

15

溫度檢測

A.室內1點溫度檢測、1點超溫保護檢測。2點發熱管自身的過溫保護器。

B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。

16

溫度顯示

A.老化總過程溫度自動控制。

B.單點控制排風取樣點.

17

聲光報警系統

在老化柜外設置設置蜂鳴器，老化柜內運行狀態。
