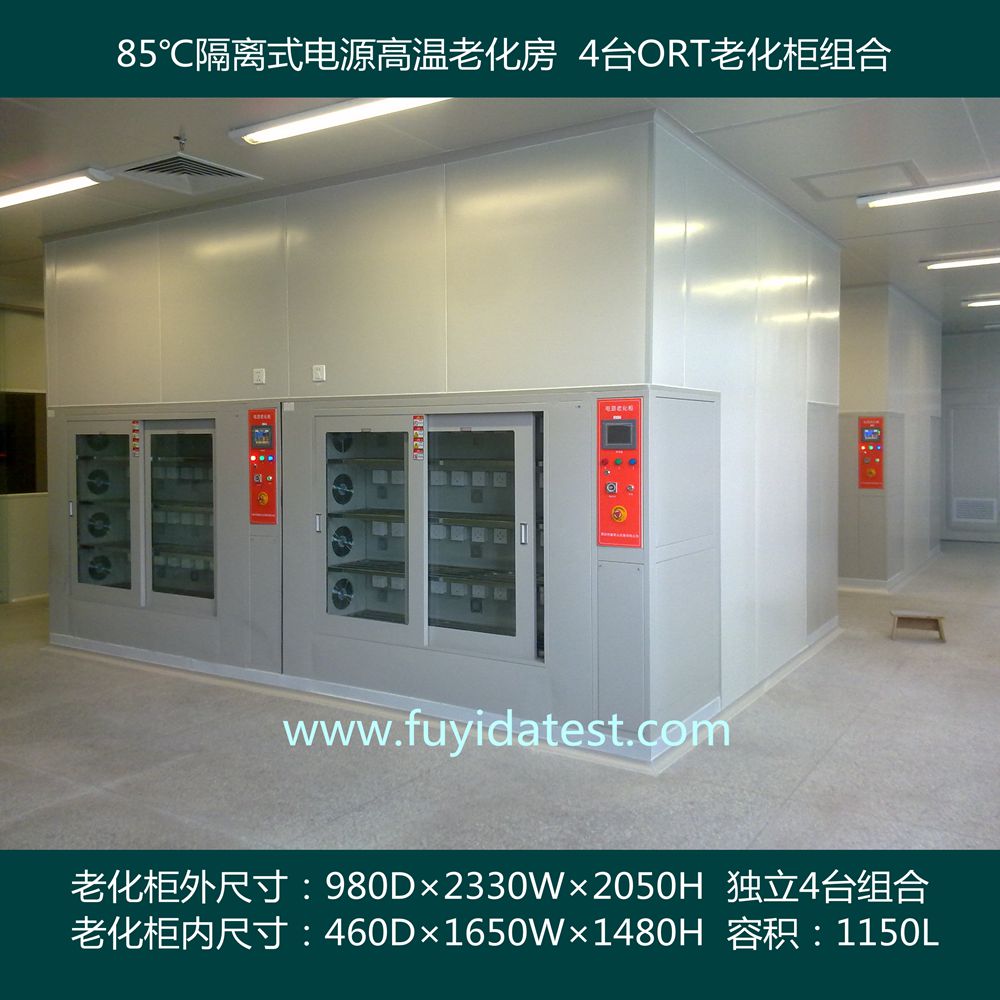

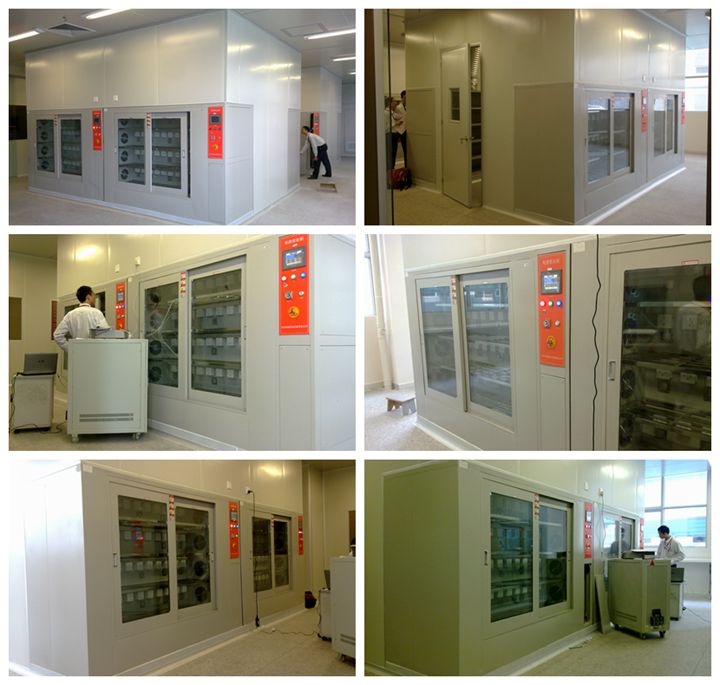

4臺老化柜組合的隔離式電源高溫老化房展示

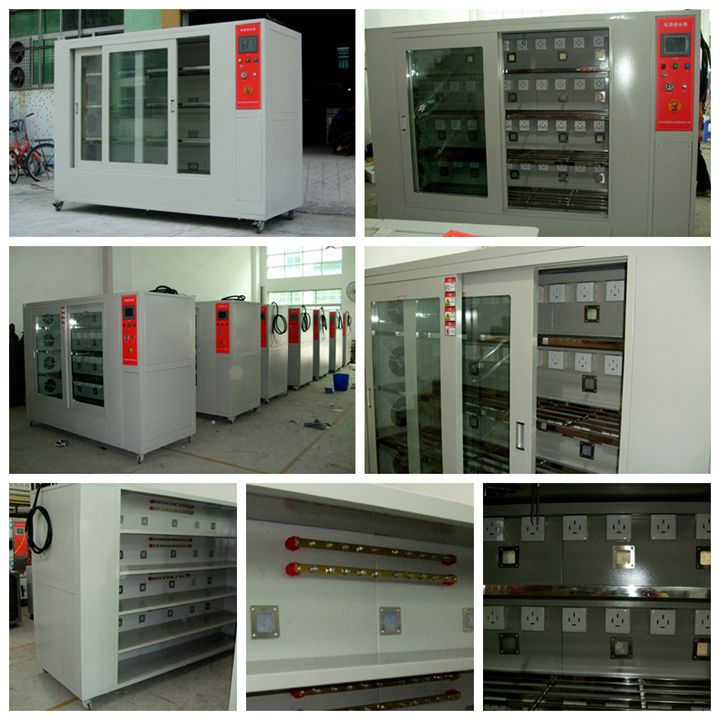

組成隔離式老化房的獨立老化單元——電源老化柜展示

艾默生 . 雅達電源制品
組合式電源老化房設計方案概述(型號：ORT1150-4)

     利用4臺相同的單獨的電源老化柜，組合成隔離式電源老化房，統一熱風排風系統和新風進氣系統，負責區域開單門，方便負載的維護和人員進出，此種設計的優勢：1、方便設備的搬遷和移動，在客戶搬遷時，老化設備的核心部件可以很少損失，重建成本最低；2、節約運行成本，當客戶少量產品燒機是，可以只啟動其中的1組老化柜工作，最大限度的節省能源；

        參照國標GB2423.2-89《電工電子產品基本環境試驗規程 試驗B：高溫試驗方法》和根據貴司工程、技術要求我們?yōu)橘F公司設計如下方案，該方案為傳統步入式：該款老化房為密封式房間：（W2360mm*H1730mm*D920mm/1 臺）； 設計2 PCS大門（ W800mm*H1600mm*D50mm ）， 門上設(W300mm*H500mm)鋼化玻璃視窗，老化過程中可隨時觀察室內老化狀況。配有獨立的功能電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作，具體性能及設計思維如下：

一、電源老化柜-產品特性：
1. 平衡調溫控制系統,以PID 方式控制SSR,使系統之加熱等于熱損耗量,故能長期穩定使用.
2. 自整定 PID 閉環控制,自動加熱調整系統，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間.
3. 精準控制、SSR 控制讓老化房內溫度更均勻；手動、自動、多功能排氣控制方式，確保及時準確更換老化房內空氣保證老化房安全運行。
4. 老化時間、溫度自由設定，實時顯示各設備運行狀態；顯示系統當前警報信息；超溫聲光報警，無風或風機故障停電保護。

二、 電源老化柜-性能:
1. 溫度范圍: 室溫～70℃±3.0℃；
2. 溫度控制精度:±0.5℃.
3. 溫度均勻度:±3.0℃.
4. 正常升溫時間:由常溫升至50℃小于30 分鐘非線性空載.
※溫度變化速率為空氣溫度平均變化速率,而非產品溫度變化速率.

三、電源老化柜-本體設計：
    本體系統材料的選用鈑金加工結構，保溫材料選擇巖棉，外殼采用冷板表面噴粉，內膽材料選擇不銹鋼材料，左邊為老化柜本體，內部分4層，層高300mm，每層安排12個電源插座，5個過線孔（4cm×5cm），右邊為溫度控制箱及控制面板；老化柜前部為老化層板、后部為負載層板，與前面層板等高。整機前面開門，后面開電氣控制門。

四、電源老化柜-電控及安全設計：
1、電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB50052-95, 《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2、采用三相五線制（帶地線）配線，合理分配主電供電，避免偏相或接地問題引發事故。
3、控制系統集成老化功能設計，設計功能控制電柜；老化所需時間、溫度、各類操作可直接在電柜面板上操作?？勺杂稍O定老化總時間、老化溫度等，老化時間到自動切斷循環風機、電熱、測試插座等電源；
4、老化過程可全自動控制，具有部分異常自處理功能,讓操作自動化、簡單化。
a、老化總時間控制。老化時間到自動切斷循環風機、電熱等電源；
b、產品超溫保護控制，在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂嗚器報警、紅色警示燈亮起。溫度正常自動恢復供電。
c、加熱器PID 溫控模塊控制。采用SSR 配套使用，溫度到達設定溫度后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
5、具有多重保護功能，安全可靠。
a、電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。
b、電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
c、加熱器防MC 粘連設計。SSR 無觸點關斷，無機械動作、損耗，杜絕一切意外。
d、加熱器連接采用耐高溫線材，200℃不燃燒。
e、室內安裝防爆型照明燈，提高燈泡壽命，防止燈泡爆破。
f、庫體采用難燃保溫材料，保溫性能好，安全系數高。
g、超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。

五、電源老化柜-節能設計：
1、房間采用巖棉保溫材料，外形美觀保溫系數高。充分提高房間保溫性，降低熱量損耗，節約加熱成本。
2、風管采用了不燃材料保溫，既保證了安全性又進一步減少熱量損耗。
3、加熱采用SSR 配套PID 溫控模塊控制，充分提高房間溫度的穩定性，節能性。解決普通控制升溫猛，溫度波動大，能耗大等缺點。

六、電源老化柜-風力、加熱系統（特別經濟適用）
熱風管道系統符合《通風與空調工程施工質量驗收規范》GB50243—2002 標準。
1、勻風系統采用兩側送一邊送一邊回的熱風循環概念。安裝8PCS 耐高溫軸流風扇。
2、風力分為排風系統和循環風系統，兩套系統獨立工作。
3、排風系統有進新風和排熱兩部分，排熱風機在室內溫度超過產品所需要溫度時將室內多余熱量排至室外，同時進氣打開，新鮮空氣進入與熱空氣中和。
4、循環風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度的均勻性。

電源老化柜技術規格書（型號：ORT1150）
1.電源老化柜-老化量：40PCS通訊電源
2.電源老化柜-總電量需求：約6KW
3.電源老化柜-結構尺寸：920D×1730H×2360W
4.電源老化柜-庫體材質：鈑金結構
5.電源老化柜-地面材質：帶移動腳輪和水平調整腳
6.電源老化柜-玻璃視窗：800×1300，組合式滑動門
7.電源老化柜-固定方式：鈑金焊接
8.電源老化柜-溫度范圍：室溫～70℃±3℃
9.電源老化柜-溫度均勻度：產品區 ≤±3.0℃(相距200cm空間任意兩點溫差相差，恒定/非換氣狀態下)。
10.電源老化柜-輔助升溫：循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作
11.電源老化柜-超溫排風：超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外
12.電源老化柜-電線電纜：老化房中所有用線均采用國標線及105度耐高溫電線。
13.電源老化柜報警及保護裝置：
A.控制電源加保險及熱過載繼電器
B.超溫報警
C.鼓風機過載、過熱、缺相保護
D.電熱采用無風切電過熱保護
E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象
F.可靠的接地和漏電保護裝置
14.電源老化柜-溫度控制方式：
A.PID為控制核心，通過過繼電器實現自動控制功能
B.排風系統采用獨立溫度控制系統，PID+風機.
C.時間單獨控制、倒記時功能。
15.電源老化柜-溫度檢測：
A.室內1點溫度檢測。
B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。
16.電源老化柜-溫度顯示：
A.老化總過程溫度自動控制。
C.單點控制排風取樣點.
17.電源老化柜-聲光報警系統
   在老化房外設置設置蜂鳴器，音樂報警，指示老化房內運行狀態。。
18.電源老化柜-主電：
   本規格書內，只負載老化柜本身電力系統配電；負責老化柜內部層板上的插座安裝及走線；
負責2層為一組的負載供電銅排；不負責負載及負載本身的電源及連接線問題.

2010年11月 深圳市富易達儀器有限公司 整理發布
