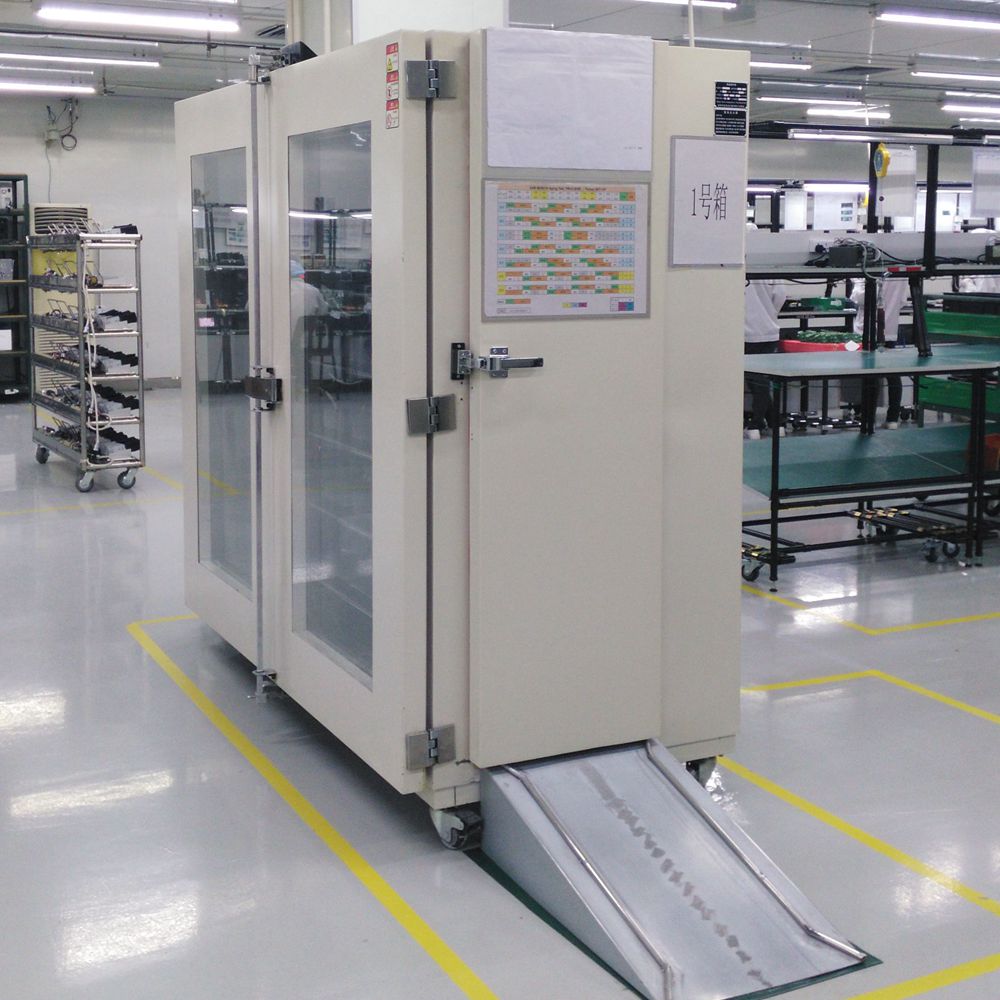

30工位的車載導航儀老化柜

汽車導航儀專用老化測試系統介紹

1、老化柜由老化電源、電阻負載、航空插座端子組成；
2、每2臺老化柜配備3臺老化車，其中一臺作為周轉用；
3、每臺老化車供30臺車載導航儀產品的老化測試；

1.技術參數

溫度范圍

40 ~ +80℃（客戶經常使用工作溫度：45±3℃）

溫度波動

±0.5℃

溫度精度

±3℃

升溫時間

+30～55℃≤30min

有效容積

共約1580升

結構尺寸

1、工作室尺寸：D550×W1800×H1600，mm；

2、外型尺寸： D920×W2300×H1950，mm；

加熱方式

專用不銹鋼電加熱器（帶散熱鋁翅片）

溫度測量

Pt100鉑電阻

溫度控制系統

選用臺灣CAHO電腦型溫度控制儀表，PID交接控制、固態繼電器輸出

大門尺寸

6開門結構，減少熱損耗

安裝電源

380V＼50 Hz，約6KW

2.安全保護系統

漏電保護

采用正泰品牌漏電保護空氣開關

風機故障保護

具鼓風機電流過載保護功能

超溫報警保護

獨立于工作室主控制儀的超溫保護系統一套

加熱器過溫保護

對加熱器自身進行保護，防止加熱器因不受控制而燒毀

3.功能介紹

風道系統

加熱風機及風道系統安裝于老化房后部風道內，由循環風系統及過熱排風系統組成，室內循環風經加熱器加熱后由送風機經風口送回室內，反復循環，使房間溫度維持在設定范圍。當溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入房內與熱空氣混合，使房間溫度回復正常

控制系統

進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1。老化房的控制系統采用了兩級PID調節加熱量，實現對房間溫度的精確控制?？刂葡到y(tǒng)還設定了各種保護功能，完善的保護功能確保了老化房能長期穩定無故障運行

房體結構

結構采用鈑金結構、經沖孔、焊接、組立，噴粉等處理，尺寸根據客戶要求設計。整個結構外表美觀，結構牢固，同時安裝方便快捷，施工期短。根據需要可設置觀察窗

進排風系統

排風風機獨立控制，當溫度過溫（過溫程度通過儀表設置）發生，自動啟動排風功能，同時從室內或者室外輸入新鮮冷空氣，降低老化房內部溫度。設計的手動排風功能在測試人員需要進入工作、維護時或者取放產品時使用。

熱風循環系統

鼓風電機采用工業耐高溫軸流風扇或者離心風柜，裝飾扣采用鋁合金百葉窗，300mm×300mm，熱風循環風機設計的功能是開機啟動，受溫度儀表控制，保證老化房內部溫場均勻。
