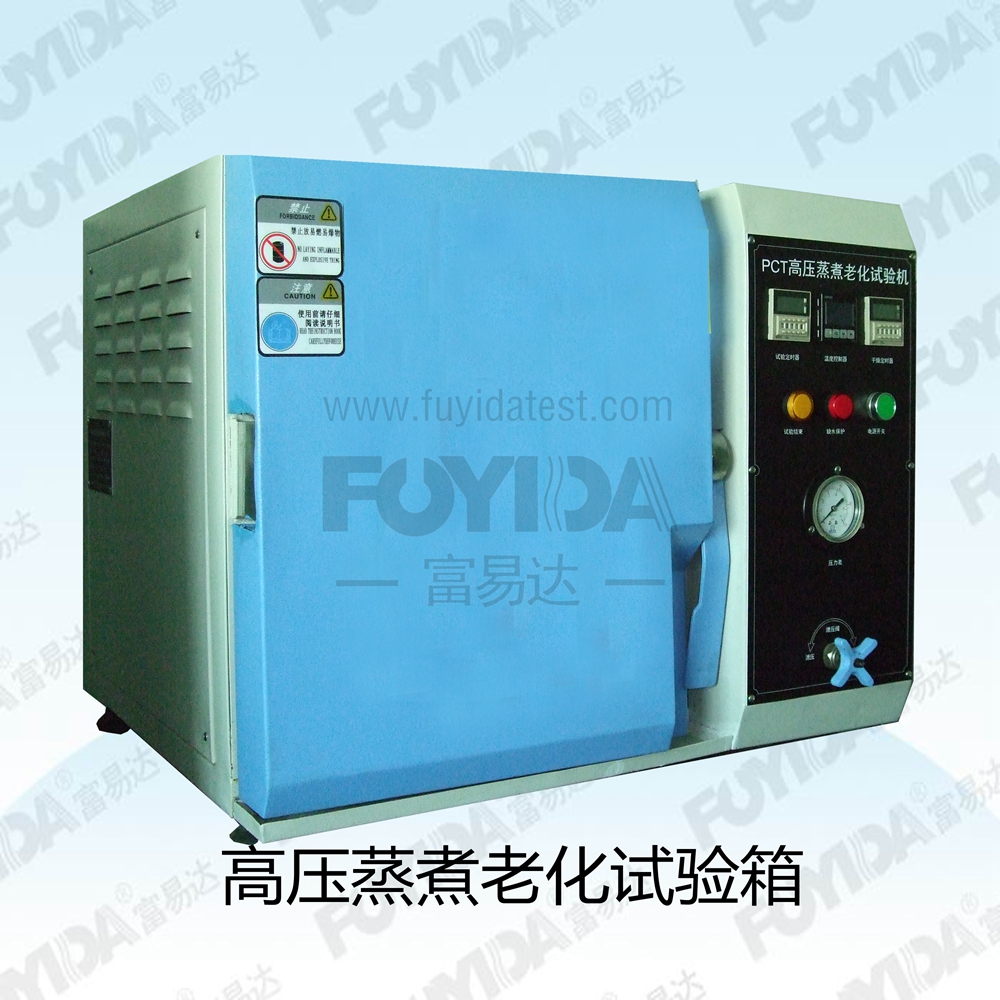

PCT-400高壓蒸煮試驗儀


一、PCT-400高壓蒸煮儀用途：
1、測試IC半導體、LCD、PCB板、磁鐵等產品的封裝工藝、密封工藝耐濕耐壓的能力；
2、試品被置于更嚴苛的溫度、濕度、壓力下，濕氣會沿著膠體、膠體與導線的接口滲入封裝體及多層線路板內。

二、PCT-400高壓蒸煮儀技術參數
1.內箱尺寸: ：400×450 mm(φ×D)圓形試驗箱.
2.外箱尺寸: R-PCT–400： 700×1100×700 mm(W×H×D) .
3.內箱材質 : SUS 316#不銹鋼板材質.
4.外箱材質：鋼板烤漆。
5.溫度范圍 : 105℃～132℃. (飽和蒸氣溫度).
6.濕度范圍 : 100%RH . (飽和蒸氣濕度).
7.壓力范圍（表上壓力）: 0.0Kg/cm2～2.0Kg/cm2控制點壓力 (安全壓力容量.5Kg/cm2 ).
8.時間范圍: 0 ～ 999 小時可調.
9.溫度分布: ≤ ± 2.0℃.
10.升溫時間:常溫 ～ 132℃約40分鐘內. （控制點溫度）.
11.加壓時間:0.0Kg/cm2 ～ 2.0Kg/cm2 約45分鐘內（控制點壓力）.
12.控制對象:微電腦+P.I.D.+S.S.R自動演算控制飽和蒸氣溫度.
13.控制方式:微電腦PID控制.
14.控制精度: ≤± 0.5℃.
15.解析精度:0.1℃.

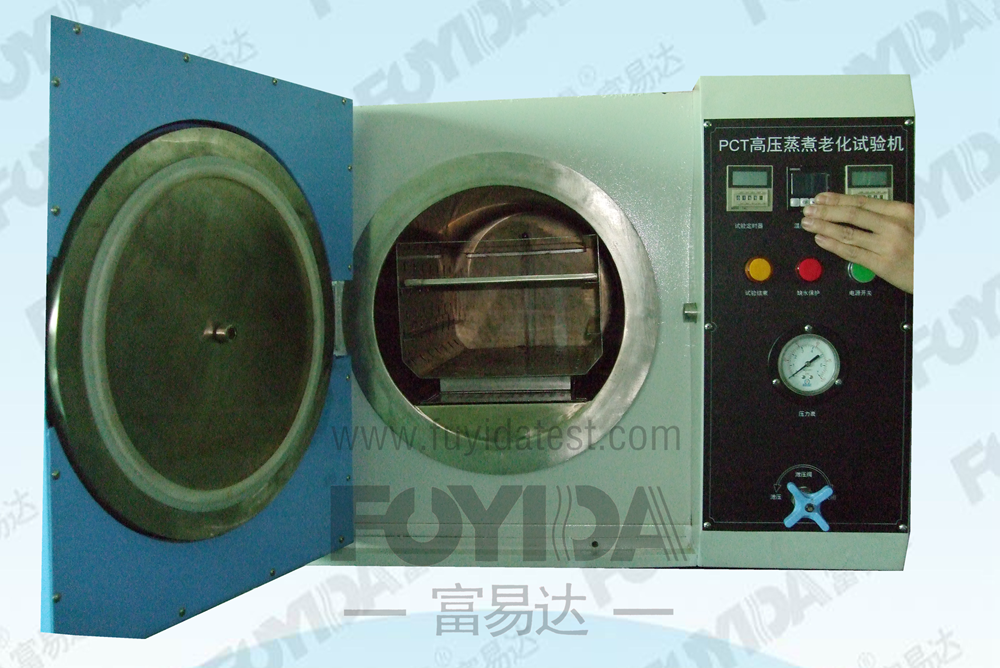

三、PCT-400高壓蒸煮儀的機械結構
1. 圓型內箱,不銹鋼圓型試驗內箱結構,符合工業安全容器標準,可予防試驗中結露滴水現象.
2. 圓幅內膽,不銹鋼圓弧型內膽設計,可避免蒸氣過熱直接沖擊.
3. 水管采用銅管+喇叭口，精密設計,氣密性良好,耗水量少。
4. 專用型packing ,材質：耐高溫夕膠發泡成型，內箱壓力愈大時,packing會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長packing壽命.
6. 實驗開始前可將原來內箱之空氣抽出，并吸入過濾器,過濾之新空氣packing＜1micom.以確保箱內之純凈度.
7. 臨界點LIMIT方式自動安全保護,異常原因與故障提示.
8. 機臺具有定時干燥功能 , 使試驗產品處于干燥狀態.
9. 水箱采用16L大容量水箱，置于箱體底部，獨家采用自動補水功能；試驗不終斷 ; 試驗結束時設備會自動瀉除壓力.

四、 安全保護裝置
試驗時全程檢測超溫超壓保護，第一階段儀表內部超高溫保護，第二階段儀表內部加濕器缺水保護，高壓力保護，水箱缺水報警斷電，第二階段加濕管極限溫度保護，第二階段超高壓保護，第三階段緊急泄壓保護，手動泄壓保護，自動泄壓等!
